Сетевой кабель: как удлинить без потери скорости?
Несмотря на развитие беспроводных технологий, в некоторых случаях не обойтись без проводов. Они обязательно нужны для заведения интернета от провайдера в дом, квартиру или офис. Сетевой кабель обеспечивает более стабильное соединение, поскольку нет просадок из-за возникающих помех. Еще по нему выше скорость передачи данных в 3-4 раза. Но порой можно столкнуться с ситуацией, когда имеющейся длины не хватает. Тогда вам полезно будет узнать способы удлинения кабеля и существующие для этого приспособления.
Ситуации, требующие удлинения сетевого кабеля
Приведем лишь некоторые ситуации, когда может понадобится удлинить сетевой кабель:
- увеличилось количество подключаемых устройств в офисе, и новые компьютеры или принтеры расположены далеко от роутера;
- во время ремонта решили переставить маршрутизатор на другое место, но существующий провод оказался коротким;
- понадобилось модернизировать систему видеонаблюдения, и теперь для подключения переставленных на новые места камер не хватает длины проводов;
- случайно (при перестановке мебели или при других обстоятельствах) оборвали существующий кабель, которым был заведен интернет на объект;
- в доме появилась игровая консоль или телевизор, а патчкорд в комплекте к роутеру слишком короткий для подключения.
Сразу отметим, что просто разрезать кабель и увеличить его за счет внутренней вставки на скрутках — плохая идея. Скрученные соединения остаются подвижными, что создает помехи для сигнала. Еще в таких местах возникает повышенное сопротивление. Это приводит к снижению скорости передачи данных. Такие участки, даже если их замотать в изоленту, со временем окисляются, поэтому контакт может пропасть. В результате вы потеряете доступ к интернету или картинку видеонаблюдения совсем.
Способы удлинения кабеля
Проясним, что под сетевым кабелем подразумевается провод Ethernet или, как его еще называют, витая пара. Это восьмижильный повод, в котором каждые две жилы скручены парами. Такое исполнение снижает помехи. Для соединения торцов вместо скрутки лучше использовать один из шести проверенных способов, описанных ниже. Разберемся, как удлинить сетевой кабель, чтобы контакт был надежным, не создавал помех и служил долго.
Соединитель RJ-45
Соединитель RJ45 представляет собой пластиковую коробочку (каплер) с двумя гнездами. Кроме него, вам понадобится два разъема RJ-45. Необходимо выполнить распиновку, вставив каждую жилу в соответствующий канал. После этого выполняется обжимка кабеля специальным инструментом, чтобы провода не выскочили. Закрепив разъемы на обоих концах кабеля, остается вставить их в соединитель RJ45. Преимущество такого способа в том, что он разборный. При необходимости вы можете снова разобрать линию и пользоваться двумя коротким кабелями отдельно.
Проходной соединитель
Соединитель бывает в виде муфты с крышкой. Внутри есть 16 клемм для подключения 8 жил с одной стороны и 8 с другой. Это обеспечивает хороший контакт, а герметичная крышка защищает проводники от окисления. Преимущество метода в простоте — вам не потребуются дополнительные разъемы. Но соединение не быстроразборное.
Свитч
Когда нужно не только удлинить кабель витую пару, но и раздать сигнал на несколько устройств, потребуется свич. В любой порт вставляется уже запитанный провод от существующего роутера, а в остальные порты подключаются новые патч-корды для передачи сигнала дальше. Это позволяет масштабировать проводную сеть, увеличив количество подключаемых устройств.

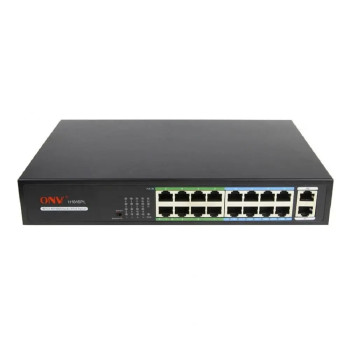

Недостаток этого метода по сравнению с вышеописанными в том, что свичу требуется отдельное питание. Нужна прокладка линии 220 В для подключения адаптера. В противном случае соединение будет неактивным. Но существуют PoE-коммутаторы, которые по витой паре передают сигнал и питание. Тогда адаптер и розетка не потребуются.
Сетевая розетка
Подойдет для создания фиксированной точки соединения. В одну сторону розетки с внутренними контактами заводится кабель, и каждая жила распределяется по цветовой схеме. С другой стороны вставляется уже обжатый разъем RJ45. Такое удлинение надежное и при необходимости быстро разбирается. Однако для установки розетки потребуется выделить стационарное место в стене. Монтаж розетки связан с бурением стеновых материалов и использованием дополнительных инструментов.
Обжим кабеля отдельными клеммами
Все восемь концов с каждой стороны зачищаются и скручиваются парами с противоположными концами такого же цвета. Каждая скрутка вставляется в клеммную колодку и фиксируется (прижим, прессовка). Оболочка клеммы защищает соединение от влаги. Метод допустим только на витой паре с невысокими скоростями передачи данных до 100 Мб/с, поскольку нарушает структуру кабеля. На повышенных скоростях это будет создавать помехи.
Пайка
Аналогичная технология, как и вышеописанная, только каждая отдельная скрутка впоследствии спаивается. Это предотвращает разрыв или движение жил, но соединение не защищено от окисления. К тому же такое удлинение будет создавать помехи и кабель витая пара будет передавать данные на более низких скоростях. Сам процесс пайки более трудоемкий. Подойдет только в качестве крайней меры как временное решение.
Способы удлинения коаксиального кабеля
Если система видеонаблюдения построена с применением коаксиального кабеля, удлинить его можно при помощи коаксиальных F-разъемов и F-гнезда. Это герметичный и надежный способ. В противном случае понадобится скрутка и пайка (отдельно жилы и отдельно экрана), однако стабильность передачи информации, особенно на длинные расстояния, может быть нарушена, а также со временем возможно окисление металла.
Удлинить или новый кабель — что лучше использовать?
Напоследок поговорим о максимальной длине витой пары и влиянии на скорость. По стандарту допускается прокладка 90 м сплошного провода, а 10 м оставляется на патч-корды и разъемы. Увеличение длины свыше 100 м приводит к падению скорости, ошибках в передаче данных и нестабильной работе. При использовании витой пары следует помнить про это ограничение. На большие дистанции применяют только оптоволокно.
Даже с использованием нормальных способов соединения нужно быть уравновешенным. Когда требуется только одна стыковка, можно обойтись вышеописанными методами. А вот когда приходится собирать длинную линию из кусочков, то многочисленные муфты, розетки или каплеры тоже будут создавать помехи. Еще такая прокладка займет много времени. Здесь лучше приобрести цельный кабель.
Самым недорогим вариантом будет витая пара CAT 5E, например, Hikvision UTP CAT 5E DS-1LN5EO-UU/E. Он подойдет для интернета, камер, роутера в доме, квартире, офисе. Cat6 — это усиленный интернет-кабель. Он лучше работает при нагрузке и помехах. Хороший вариант такого провода — витая пара ЗЗЦМ (UTP) Cat.6, поставляемая в бухтах по 100 иили 305 м или Hikvision DS-1LN6UU/CCA CAT6 U/UTP. Еще бывает Cat7, который лучше защищен за счет экрана. Он подходит для мест, где много помех или нужна повышенная надежность передачи сигнала. Но цена такого проводника выше.
Изучив распространенные методы соединения сетевого провода, вы можете выбрать подходящий вариант для своей ситуации. Если же вы пришли к выводу, что понадобится несколько стыков, лучше заменить линию цельным куском кабеля для более надежного сигнала.
