Что такое кабель Cat5 и как с ним работать?

Кабель Cat5 составляет основу большинства бытовых и офисных сетей. Это недорогой и надежный способ соединения оборудования для передачи сигнала и доступа к интернету. С его помощью строят системы безопасности, видеонаблюдения и сигнализации. При этом важно выбрать кабель подходящего качества, правильно выполнить обжим и подключение по схеме. Только в таком случае все устройства будут работать корректно. В статье рассмотрим всё про кабель Cat5: что это такое, основные характеристики, правила обжима и сферы применения.

Что такое кабель Cat5?

Cat5 — это кабель категории 5, утвержденной организацией TIA/EIA. Цифра указывает на поколение стандарта связи. Чем выше категория, тем больше скорость передачи данных и лучше защита от помех. Кабель Cat5 был стандартизирован в 1995 году и до сих пор активно используется. Его разработкой занимались комитеты ANSI, TIA и EIA в рамках создания единых стандартов структурированных кабельных систем.

Второе распространенное название — витая пара Cat5. Оно связано с внутренней конструкцией кабеля. Под внешней пластиковой оболочкой расположены 8 медных проводников, изолированных разноцветным пластиком и объединенных в 4 витые пары. Каждая пара имеет собственный шаг скрутки, что помогает снизить воздействие электромагнитных помех.

Сетевое соединение собирается с использованием разъемов RJ-45, устанавливаемых на витую пару. Оборудование должно иметь соответствующие сетевые порты. Хотя существуют два варианта раскладки проводников, в современных сетях чаще применяется стандарт T568B.

Чтобы определить правильное расположение контактов:

1. Возьмите прозрачный коннектор RJ-45 в руку.
2. Поверните его контактами к себе, а защелкой от себя.
3. Расположите коннектор так, чтобы золотистые контакты были сверху.
4. Считайте контакты слева направо.

Порядок цветов для стандарта T568B: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.

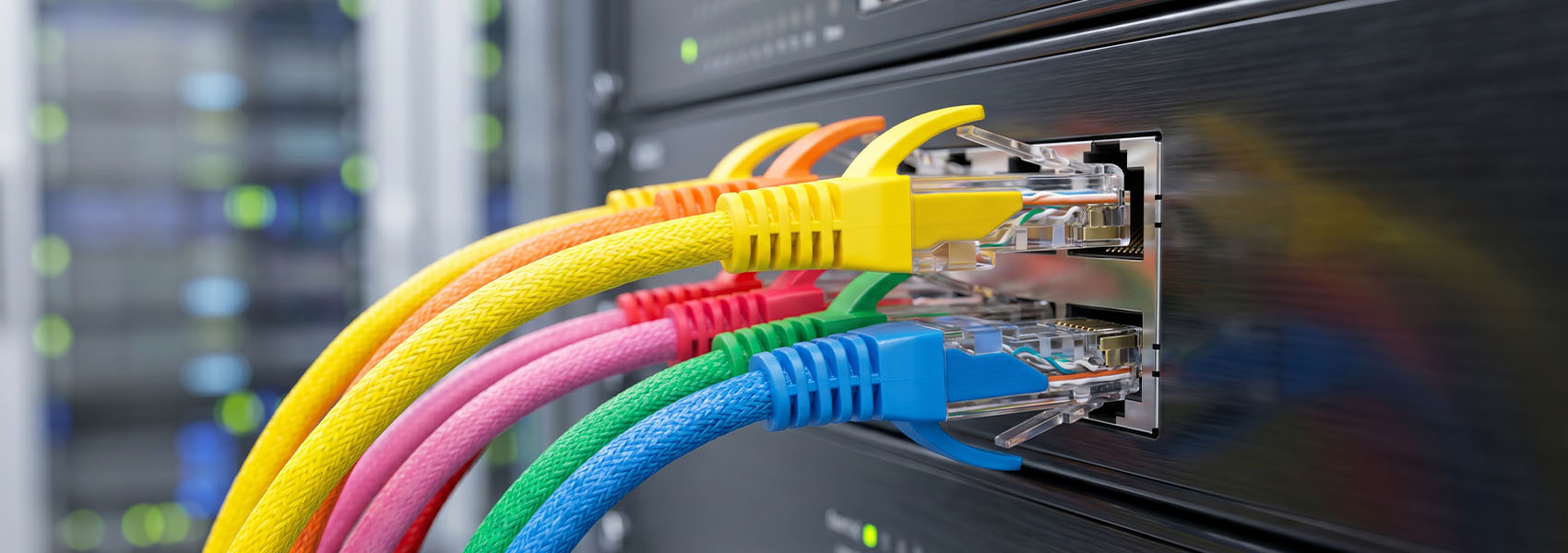

Основные характеристики Cat5

• Материал жилы. Кабель может изготавливаться из меди или омедненного алюминия. Медные жилы обладают лучшей проводимостью, устойчивы к изгибам и обеспечивают стабильную передачу сигнала. Омедненный алюминий стоит дешевле, но имеет меньшую прочность и хуже подходит для передачи питания по технологии PoE.
• Тип жилы. Бывает цельная и многожильная конструкция. Цельная жила представляет собой один толстый проводник и применяется для стационарной прокладки в стенах и кабельных каналах. Многожильная жила состоит из большого количества тонких проводников, отличается гибкостью и используется для изготовления патч-кордов.
• Материал оболочки. Для монтажа внутри сухих помещений чаще всего применяется ПВХ. Также используется оболочка LSZH, которая при горении выделяет меньше дыма и не содержит галогенов. Для наружной прокладки применяется полиэтиленовая оболочка, устойчивая к влаге, ультрафиолету и перепадам температуры.
• Наличие экрана. Неэкранированный кабель UTP подходит для большинства домашних и офисных сетей, где отсутствуют сильные источники помех. Экранированные варианты FTP и STP имеют дополнительную защиту из фольги или металлической оплетки, которая снижает влияние электромагнитных наводок.
• Скорость передачи данных. Кабель Cat5 работает в частотном диапазоне до 100 МГц и обеспечивает скорость передачи данных до 100 Мбит/с по стандарту Fast Ethernet. Максимальная скорость сохраняется при длине линии до 100 метров с учетом патч-кордов.

В конструкции могут присутствовать дополнительные элементы. Некоторые производители добавляют капроновую нить — специальный разрывной шнур для удобного снятия внешней оболочки без повреждения проводников. Также внутри кабеля может находиться пластиковый крестовидный разделитель, уменьшающий взаимные помехи между парами.

Как обжать кабель Cat5

Для правильного обжима витой пары потребуется кабель Cat5 нужной длины, коннекторы RJ-45 и обжимной инструмент — кримпер со встроенным стриппером для снятия изоляции.

Порядок выполнения работ:

1. Отступите от конца кабеля 2–3 см.
2. С помощью стриппера выполните круговой надрез внешней оболочки.
3. Снимите часть изоляции и убедитесь, что внутренние проводники не повреждены.
4. Расплетите четыре пары и выровняйте каждый провод.
5. Разложите проводники слева направо согласно схеме T568B.
6. Удерживая провода вместе, обрежьте их ровно, оставив длину 1,2–1,5 см.
7. Возьмите коннектор RJ-45 контактами вверх, защелкой вниз.
8. Вставьте провода в коннектор до упора, убедившись, что каждый проводник находится в своем канале.
9. Вставьте коннектор в гнездо кримпера 8P и сожмите ручки инструмента до упора.
10. Повторите процедуру на втором конце кабеля.

После обжима рекомендуется проверить кабель с помощью LAN-тестера. При правильном подключении загорятся все соответствующие индикаторы. Если обнаружена ошибка или повреждение проводников, участок кабеля необходимо обрезать и выполнить обжим заново.

Где используется кабель Cat5

Витая пара Cat5 применяется для следующих задач:

• подключение Smart TV и IPTV-приставок;
• соединение роутеров, коммутаторов, компьютеров и ноутбуков;
• создание систем видеонаблюдения с IP-камерами;
• подключение кассовых аппаратов и POS-терминалов;
• монтаж точек доступа Wi-Fi;
• объединение датчиков, контроллеров и климатического оборудования в системе умного дома;
• создание локальных сетей в квартирах, домах, офисах и магазинах;
• подключение IP-домофонов и систем контроля доступа;
• использование с PoE-коммутаторами.

Популярность кабеля Cat5 обусловлена простотой монтажа, надежностью соединения и доступной стоимостью.

В чем разница между Cat5 и Cat5e

• Внешне кабели Cat5 и Cat5e практически одинаковы, однако между ними существуют технические отличия. Буква «e» означает Enhanced — «улучшенный». Cat5 имеет менее строгие требования к скрутке пар, из-за чего больше подвержен внутренним помехам.
• Cat5e производится с более точным шагом скрутки проводников, что уменьшает перекрестные помехи и снижает вероятность потери пакетов данных.
• Кабель Cat5 поддерживает скорость передачи до 100 Мбит/с по стандарту Fast Ethernet. Cat5e способен работать на скорости до 1000 Мбит/с по стандарту Gigabit Ethernet, что позволяет использовать современные высокоскоростные интернет-тарифы и быстро передавать большие объемы данных.
• Кабель Cat5 продолжает использоваться для построения надежных и недорогих сетей. В отличие от беспроводного соединения Wi-Fi, проводное подключение обеспечивает стабильную скорость и минимальные задержки. Для получения надежной сети важно правильно выполнить обжим, использовать качественные материалы и соблюдать схему подключения T568B.
