Что такое AC, DC — подключение камер видеонаблюдения и сигнализации
Все системы безопасности работают от розетки или автономных источников тока (ИБП, генераторы и пр.). При этом одни устройства нуждаются в питании AC, а другие — в DC. Несоответствие типа тока может вывести всю сеть из строя. В статье рассматривается всё про AC и DC питание, что поможет выполнить правильное подключение камер видеонаблюдения и сигнализации для корректной работы.
Что такое AC питание
Ток AC означает Alternating Current или переменный ток. В маркировке может обозначаться знаком тильды (∼). Главная особенность — направление движения электронов постоянно меняется во времени по синусоиде. За секунду это происходит 50 раз, поэтому такой ток имеет частоту 50 Гц. Чаще всего он подается в виде напряжения 220–230 В через электрические розетки.
Также переменный ток вырабатывают бензиновые и дизельные генераторы, а получить его от аккумуляторов можно с помощью преобразующего инвертора.
Переменный ток хорошо передается по проводам на большие расстояния с минимальными потерями. Именно поэтому магистральные линии электропитания строятся на AC. Такой ток легко поддается повышению или понижению напряжения через трансформаторы с первичной и вторичной обмоткой. Однако напрямую платы камер видеонаблюдения, датчиков и других электронных устройств от него работать не могут, поскольку напряжение слишком высокое.
К сети AC подключаются:
- блоки питания для камер видеонаблюдения;
- центральные блоки сигнализации;
- блоки питания для видеорегистраторов;
- автоматика систем безопасности: шлагбаумы, турникеты, откатные приводы ворот и калиток.
Если не учитывать мощные электроприводы, работающие напрямую от переменного тока 220 В, остальное оборудование систем видеонаблюдения и сигнализации требует преобразования AC в постоянный ток DC с более низким напряжением.
Что такое DC питание
DC (Direct Current) — это постоянный ток. В отличие от переменного тока, электроны в нем движутся только в одном направлении — от минуса к плюсу. Его напряжение стабильно и не изменяется по синусоиде. В маркировке оборудования постоянный ток обычно обозначается прямой линией с пунктирной линией под ней.

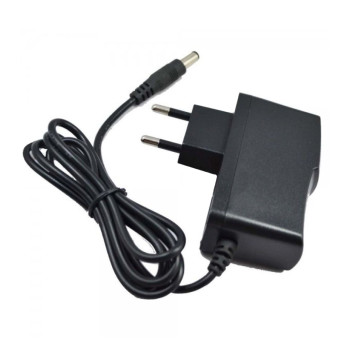

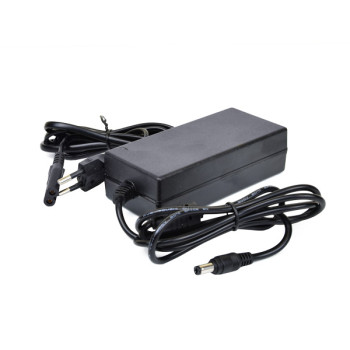

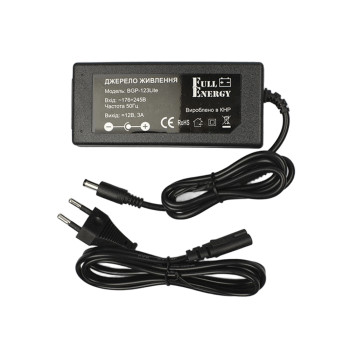

Постоянный ток выдают различные типы аккумуляторов, включая АКБ в источниках бесперебойного питания, бытовые батарейки и солнечные панели. Также его получают из переменного тока с помощью адаптеров питания, которые выпрямляют и понижают напряжение до безопасного уровня.

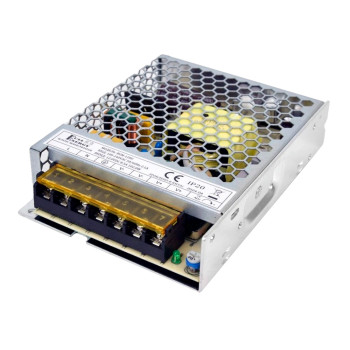

Именно питание DC используется на выходе блоков питания для камер видеонаблюдения благодаря стабильности и безопасности.
Распространенные варианты напряжения DC для систем безопасности:
- DC 12 В. Самый распространенный стандарт. На таком напряжении работают большинство внутренних и уличных камер видеонаблюдения, видеорегистраторы, GSM-модули, считыватели, маршрутизаторы, проводные датчики движения, сирены и электромагнитные замки.
- DC 5 В. Используется для питания домашних Wi-Fi камер через разъемы Micro-USB или USB Type-C от зарядных устройств и повербанков.

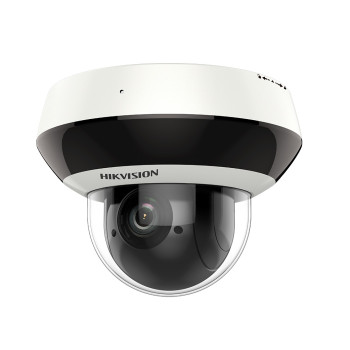

- DC 24 В. Применяется в промышленных системах пожарной сигнализации, сложных системах СКУД, некоторых турникетах и мощных PTZ-камерах.
- DC 48 В / 54 В. Используется в технологии PoE (Power over Ethernet), при которой IP-камеры получают питание и передают видеосигнал по одному сетевому кабелю.
В системах постоянного тока важна полярность подключения. Существует положительный контакт «плюс» и отрицательный «минус». Ошибка при подключении может привести к повреждению оборудования.
Почему важно понимать разницу между AC и DC
Неправильная полярность при подключении оборудования DC может привести к короткому замыканию на входной плате. Если устройство не оснащено защитными элементами, возможен выход из строя процессора, матрицы камеры и других электронных компонентов.
Постоянный ток низкого напряжения DC 12 В имеет потери при передаче по длинным проводам из-за сопротивления кабеля. Например, при длине линии 50 метров напряжение на камере может снизиться с 12 В до 9,5 В, что вызовет перезагрузки устройства или отключение при включении ИК-подсветки.
Для передачи питания на большие расстояния используют технологию PoE или размещают источник питания ближе к камере, преобразовывая AC 220 В в DC 12 В.
Для систем сигнализации и видеонаблюдения также важно резервное питание. Аккумуляторы выдают только постоянный ток, поэтому оборудование с питанием DC 12 В легко подключается к ИБП с аккумулятором. Для устройств, работающих от AC 220 В, необходим источник бесперебойного питания с инвертором, который преобразует постоянный ток аккумулятора обратно в переменный.
Понимание разницы между AC и DC позволяет правильно выбирать блоки питания, рассчитывать длину кабельных линий и организовывать резервное питание. Это обеспечивает стабильную работу камер видеонаблюдения, сигнализации и другого оборудования безопасности.
