Какой кабель выбрать для системы безопасности?

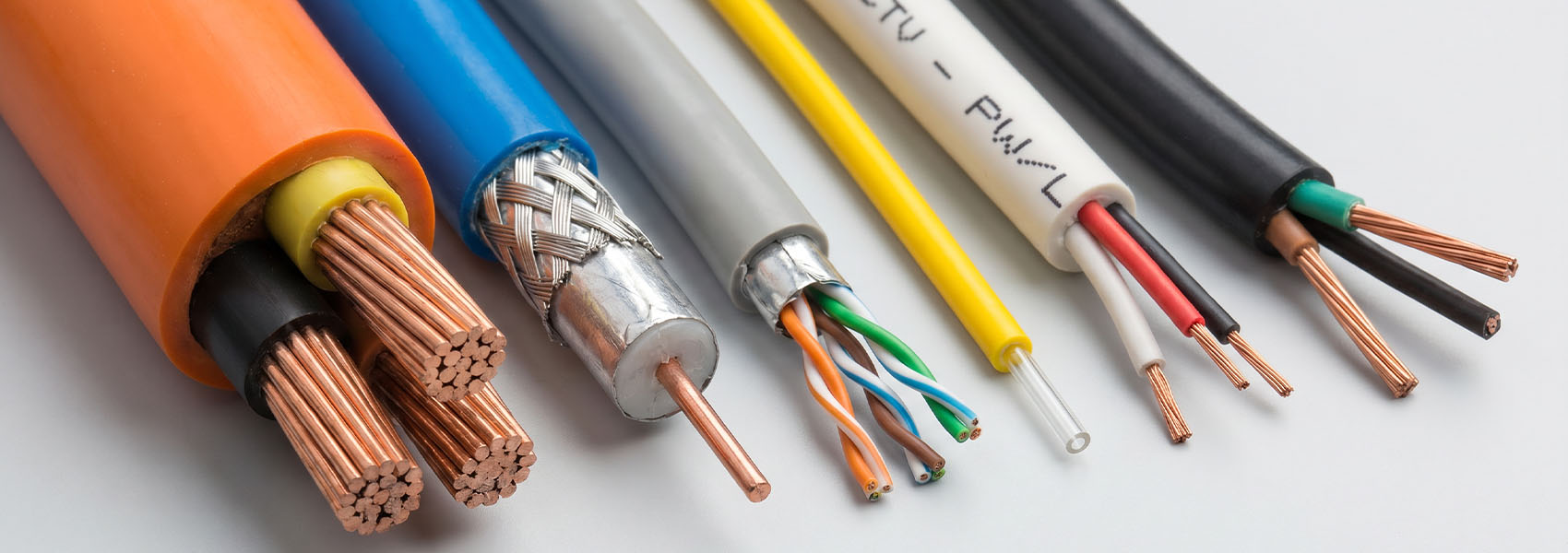

При выборе системы безопасности и видеонаблюдения покупатели интересуются характеристиками камер, датчиков, видеорегистраторов и прочего оборудования. Сравнивают их функции, параметры, возможности. Но мало кто знает, что провода, которыми соединена система, оказывают непосредственное влияние на качество и скорость работы, а также определяют надежность. Если вы собираетесь установить камеры и датчики, полезно рассмотреть, какой кабель выбрать для видеонаблюдения и других систем безопасности.

Кабель для аналоговых камер

Аналоговые камеры снимают в стандартах AHD/TVI/CVI. Они дешевле цифровых, простые в настройке, у современных моделей есть цветное ночное изображение, высокая четкость. Самый распространенный кабель для видеонаблюдения аналогового типа — RG-59 или РК-75. По нему передается сигнал от камеры к видеорегистратору.

Он представляет токопроводящую жилу, окруженную диэлектрическим слоем. Вокруг последнего используется экран (фольгированный или плетеный) для защиты от помех. Снаружи предусмотрена изоляционная оболочка.

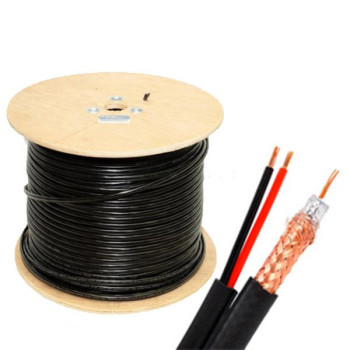

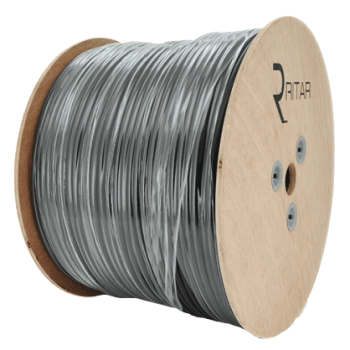

Другой вариант коаксиального кабеля для камер видеонаблюдения — комбинированный. В нем экран отделен дополнительным диэлектрическим слоем, над которым проведено два провода питания, а затем общая оболочка. По такому кабелю можно подать напряжение для включения камеры, а также транслировать изображение и звук. Это удобно, поскольку к камере идет всего один общий провод.

Для небольших объектов обычно используют кабель типа RG-59. Он подходит для домов, магазинов, офисов, и обеспечивает стабильную передачу сигнала на десятки метров без потери качества. Если расстояние большое, лучше выбирать более качественный и толстый кабель. Это уменьшает помехи и падение сигнала, а также позволяет подключать камеры на расстоянии до 300-500 м.

Преимущества и недостатки

Коаксиальный кабель для видеонаблюдения имеет следующие плюсы:

• Благодаря экранированию устойчив к электромагнитным наводкам от 220В, электродвигателей, сварки.
• Практически отсутствует задержка в передаче сигнала.
• Можно прокладывать длинные трассы и строить широкую разветвленную сеть на больших объектах.
• Стабильная передача сигнала на огромные расстояния.
• Прочная структура, за счет чего кабель служит годами в сложных условиях.
• Легкая модернизация старых систем CVBS на AHD/TVI/CVI без перекладки проводки.
• Невысокая цена кабеля и разъемов.
• Проще найти обрыв или плохой контакт.

Среди минусов коаксиала: он толстый и жесткий, что затрудняет прокладку в нишах с поворотами, у него прямая зависимость качества сигнала от грамотного обжима. Многие функции современных систем видеонаблюдения будут недоступны, поскольку они реализованы в цифровых моделях.

Кабель для цифровых камер

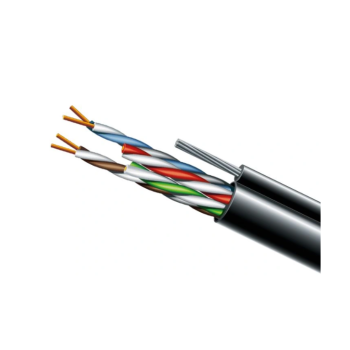

Для цифрового видеонаблюдения применяются другие провода. Кабель для IP камер — это Cat5e или Cat6. Строение кабеля представляет 4 пары медных проводов (8 жил). Провода скручены попарно, откуда и пошло название “витая пара”. Скручивание уменьшает помехи, улучшает трансляцию сигнала. Одновременно возможна передача видео, звука, управления и данных. Если оборудование поддерживает технологию PoE, тогда по витой паре сразу подается питание от видеорегистратора к камерам, что сокращает прокладку проводов.

Без усилителей максимальная длина передачи данных составляет 100 м. Кабель Cat5e дешевле, поэтому используется чаще всего. Поддерживает передачу данных на скорости до 1 Гбит/с. Провод Cat6 более дорогой, зато по нему скорость до 10 Гбит/с.

Преимущества и недостатки

• Выделим преимущества витой пары (Cat5e/Cat6) для систем видеонаблюдения:
• провод тонкий и гибкий, что упрощает прокладку через технические ниши, лотки, стены;
• можно использовать IP-камеры высокого разрешения;
• подходит для удаленного доступа и облака;
• легко масштабировать систему при необходимости;
• разрешено устанавливать камеры с AI-функциями и аналитикой;
• при технологии PoE один кабель используется для сигнала и питания.

Но максимальная длина обычно ограничена 100 м. Провод чувствителен к качеству обжима. Возможны помехи рядом с силовыми кабелями. Для больших систем нужны коммутаторы и настройка сети.

Другие кабеля для систем безопасности

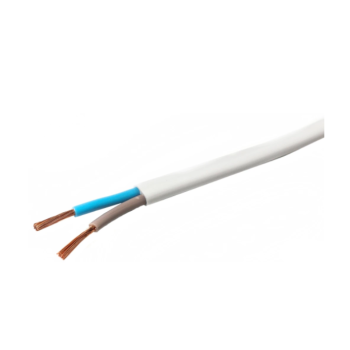

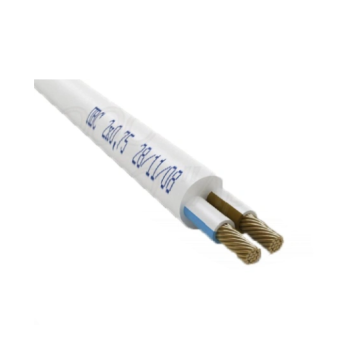

Еще кабель для системы безопасности может быть силовым или сигнальным. Силовые провода ШВВП, ПВС могут быть с двумя или тремя жилами (третья для заземления), окруженные в индивидуальную и общую изоляцию. Подают питание на камеры, электрозамки, ИБП и пр. Сечение подбирается под нагрузку (Вт/ч). Недостаточная толщина приводит к излишнему сопротивлению и перегреву, а также просадкам по току.

Сигнальные кабели КСПВ имеют от 3 до 10 жил в индивидуальной оболочке, а также общую изоляцию. Токонесущая часть довольно тонкая, поскольку сети слаботочные. Возможно экранирование от помех. Используются для передачи сигнала в датчиках сигнализации, домофонах, кнопках выхода, сиренах, системах контроля доступа, терминалах.

Советы по выбору кабеля для системы безопасности

Рассмотрим несколько советов по выбору кабеля для систем безопасности. При покупке учитывайте следующие факторы и параметры:

• Место эксплуатации. Есть кабель для уличной прокладки (с полиэтиленовой оболочкой, устойчивой к ультрафиолету) и для внутридомовой (ПВХ, PVC).
• Тип. Принимайте во внимание назначение провода: силовой, сигнальный, коаксиал, витая пара.
• Материал жил. Медь более устойчива к перегревам, чем омедненный металл.
• Наличие питания. Технология PoE или дополнительный проводник внутри обмотки для подачи питания упростит монтаж и сократит расходы на установку.
• Длина. Для больших сетей лучше прокладывать кабель цельными кусками, а не соединять его между собой. Выгоднее брать провод в бухте по 100-300 м.
• Наличие экрана. Если рядом с местом прокладки есть источники помех, нужен кабель с фольгированным слоем (FTP).
• Бренд. Производитель кабеля определяет его качество. Продукция известных фирм нередко сертифицирована и ее заявленные характеристики соответствуют фактическим.

Если к помещению предъявляются повышенные требования по пожарной безопасности или высока угроза возгорания, необходимы безгалогеновые кабели (HF/LS).

Советы по прокладке кабеля

Даже правильно выбранный кабель для системы безопасности и видеонаблюдения нуждается в грамотной прокладке. В это входит:

• использование цельных отрезков с минимальным количеством коннекторов;
• отдельное размещение силовой и слаботочной линии для предотвращения появления помех;
• задействование гофры при уличной прокладке для дополнительной защиты;
• расчет падения напряжения при большой длине, особенно для камер с ИК-подсветкой;
• использование качественных коннекторов и аккуратная обжимка;
• подписывание проводов для более легкого обслуживание и поиска неисправностей в будущем;
• применение герметичных боксов и распределительных коробок для улицы;
• исключение сильных перегибов и натяжений.

При прокладке в офисах, магазинах и на производстве лучше заранее оставлять запас кабеля для возможного расширения системы.

Теперь вы знаете гораздо больше про кабель для видеонаблюдения — какой лучше в зависимости от оборудования и условий эксплуатации. Информация из статьи поможет выбрать провода и для других устройств системы безопасности. Чтобы не ошибиться с размерами, нужно составить проект, и лишь потом закупать материалы для монтажа.
