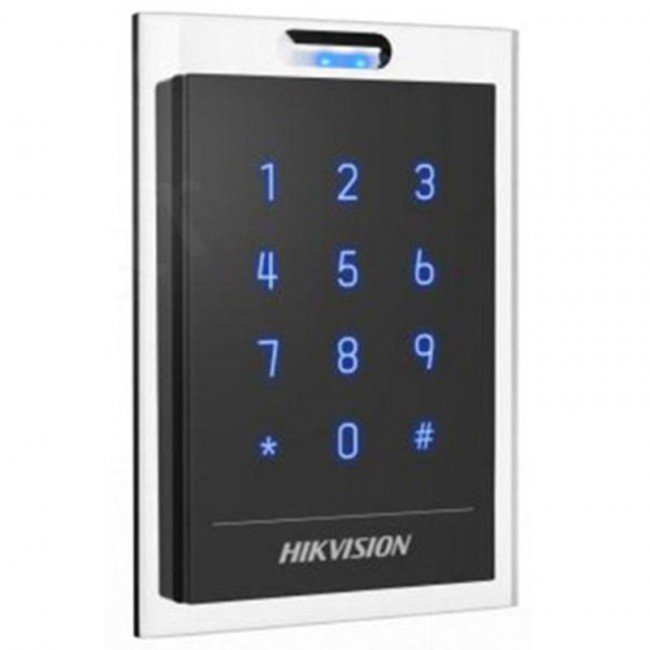

Считыватель карт Hikvision DS-K1101MK

Считыватель Mifare-карт Hikvision DS-K1101MK с сенсорной клавиатурой

Hikvision DS-K1101MK — бесконтактный считыватель карт Mifare, оснащённый сенсорной цифровой клавиатурой для идентификации пользователей в системах контроля и управления доступом. Устройство подключается к совместимому контроллеру СКУД и передаёт идентификационную информацию через интерфейсы RS-485 или Wiegand с поддержкой форматов W26 и W34. В конструкции предусмотрены 32-битный процессор, клавиатура для набора цифровых кодов и аппаратный механизм контроля работоспособности Watchdog. Корпус считывателя имеет конструктивную защиту от попадания пыли и влаги, что необходимо учитывать при выборе условий установки.

Идентификация по картам Mifare и ввод цифрового кода

Hikvision DS-K1101MK обеспечивает считывание данных с бесконтактных идентификаторов стандарта Mifare. Когда пользователь подносит карту к соответствующей зоне устройства, считыватель получает её идентификационные данные и направляет их контроллеру доступа. Проверка полномочий и принятие решения о разблокировке двери выполняются контроллером на основании сохранённой базы пользователей и действующих настроек системы.

Передняя панель оборудована сенсорными клавишами с цифрами от 0 до 9, а также дополнительными символами * и #. С их помощью пользователь может вводить цифровые комбинации, предусмотренные системой контроля доступа. Поддержка авторизации по PIN-коду или комбинированной проверки карты и кода определяется возможностями подключённого контроллера и выбранным режимом идентификации.

Для обработки поступающих данных используется встроенный 32-битный процессор. Область бесконтактного считывания и сенсорная клавиатура объединены в одном корпусе. Благодаря этому предъявление карты и набор цифрового кода осуществляются через единое устройство идентификации.

Подключение через RS-485 и Wiegand W26/W34

Считыватель Hikvision DS-K1101MK поддерживает передачу информации по интерфейсам RS-485 и Wiegand. RS-485 предназначен для взаимодействия с совместимыми контроллерами системы доступа. При использовании интерфейса Wiegand идентификационные данные передаются в форматах W26 или W34, поддерживаемых подключённым оборудованием.

Два варианта подключения позволяют подобрать способ обмена данными с учётом характеристик контроллера и конфигурации СКУД. Перед установкой необходимо проверить совместимость интерфейсов и поддержку требуемого формата передачи информации со стороны управляющего устройства.

Hikvision DS-K1101MK выполняет считывание идентификаторов и отправку полученных данных контроллеру. Непосредственное управление электрическим замком и принятие решений о доступе относятся к функциям контроллера. Поэтому считыватель используется как периферийное устройство системы, а не как автономный модуль управления дверью.

Функция Watchdog и требования к размещению

Встроенный механизм Watchdog контролирует состояние электронных компонентов считывателя и предназначен для автоматического восстановления его работы при возникновении программных сбоев. Такая функция обеспечивает самоконтроль устройства и уменьшает необходимость ручного вмешательства при отдельных нарушениях функционирования.

Корпус Hikvision DS-K1101MK предусматривает защиту внутренних элементов от пыли и влаги. При этом в предоставленной технической информации отсутствует конкретное значение степени защиты IP. Поэтому нельзя определять допустимые условия установки только по наличию защитного исполнения — необходимо учитывать фактические воздействия окружающей среды.

При выборе места монтажа производитель рекомендует исключать воздействие прямого солнечного света, источников интенсивного тепла, влаги, пара и химически агрессивных веществ. Все электрические соединения необходимо выполнять при отключённом питании. Для защиты оборудования от нестабильного напряжения рекомендуется предусмотреть источник бесперебойного питания.
