Электромеханический замок Atis Lock G

Электромеханический замок ATIS Lock G

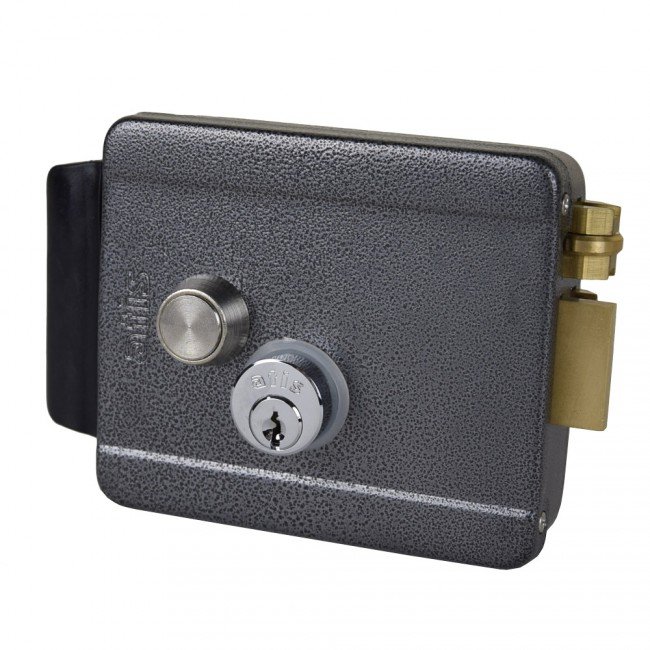

ATIS Lock G — электромеханический замок серого цвета, предназначенный для организации контроля доступа на дверях внутри помещений. Модель изготовлена из окрашенной стали и поддерживает механическое и дистанционное открывание. Замок можно открыть ключом с наружной стороны, встроенной механической кнопкой изнутри или электрическим импульсом напряжением 12 В от совместимого контроллера либо блока питания. Дополнительно предусмотрен режим постоянного открывания двери. Устройство потребляет ток 2 А, имеет размеры 137 × 105 × 37 мм и рассчитано на работу при температуре от -30°C до +70°C.

Механическое и дистанционное открывание замка

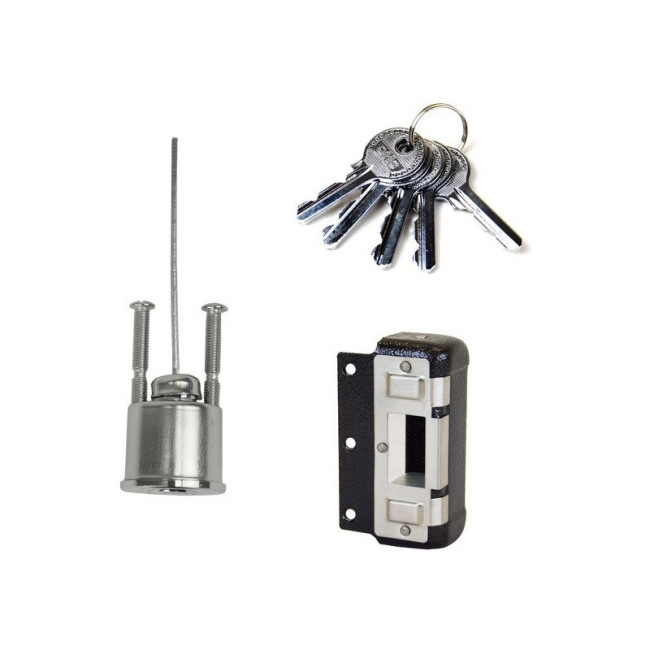

Электромеханический замок ATIS Lock G оснащён механическим запирающим механизмом с возможностью электрического управления. Для открывания с наружной стороны используется зубчатый ключ. С внутренней стороны предусмотрена механическая кнопка, которая позволяет разблокировать замок без подачи электрического сигнала.

Для дистанционного открывания необходимо подать электрический импульс напряжением 12 В и током около 2 А от блока питания или совместимого контроллера. Продолжительность непрерывной подачи напряжения не должна превышать 3 секунды. Это ограничение необходимо соблюдать, чтобы предотвратить повреждение катушки электромеханического замка.

Конструкция включает два секретных механизма. Наружный предназначен для открывания замка ключом, а внутренний используется для блокировки кнопки. Также предусмотрен режим постоянного открывания двери. Для его активации необходимо удерживать кнопку открывания на крышке замка и повернуть ключ блокировки кнопки до упора. После этого дверь можно использовать в режиме свободного прохода.

Стальной корпус и особенности установки

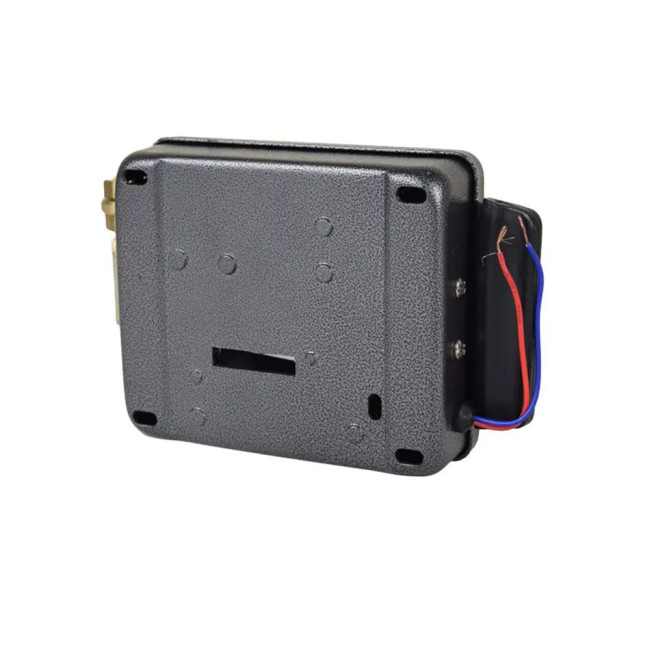

Корпус ATIS Lock G изготовлен из окрашенной стали и выполнен в сером цвете. Согласно инструкции производителя, замки серии G предназначены исключительно для установки внутри помещений. Наружный монтаж для этой модели не предусмотрен.

Конструкция позволяет изменить направление запирающего ригеля в зависимости от стороны закрывания двери. Для этого необходимо извлечь шплинт и шайбы, вынуть ригель, повернуть его на 180° и закрепить обратно. Такая регулировка позволяет адаптировать положение запирающего механизма к направлению закрывания двери.

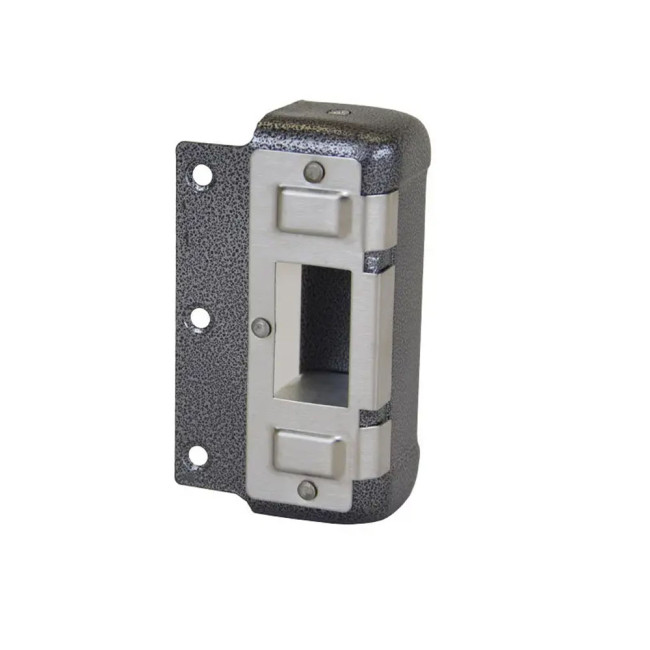

При установке необходимо выдерживать расстояние 5 мм между корпусом замка и ответной планкой. В конструкции также предусмотрена регулировка усилия взводной пружины с помощью втулки с шестигранной гайкой. Взводный ригель оснащён специальным роликом, а внутренние детали и пружины имеют защитное оксидированное покрытие.

Питание 12 В и подключение к системе контроля доступа

Для электрического управления замком ATIS Lock G используется напряжение 12 В при токе 2 А. Команда на открывание может поступать от совместимого контроллера или источника питания. При подключении к системе видеодомофонной связи необходимо учитывать параметры управляющего выхода и допустимую продолжительность импульса.

Производитель рекомендует использовать блок управления замком БУЗ для открывания через видеодомофон без отдельного блока питания. БУЗ приобретается отдельно и подбирается с учётом характеристик подключаемого оборудования.

Размеры электромеханического замка составляют 137 × 105 × 37 мм, вес — 0,5 кг. Рабочий температурный диапазон составляет от -30°C до +70°C. Несмотря на указанный температурный диапазон, модель с корпусом из окрашенной стали предназначена только для внутренней установки.
