Электромеханический замок Atis Lock Ch

Электромеханический замок Atis Lock Ch

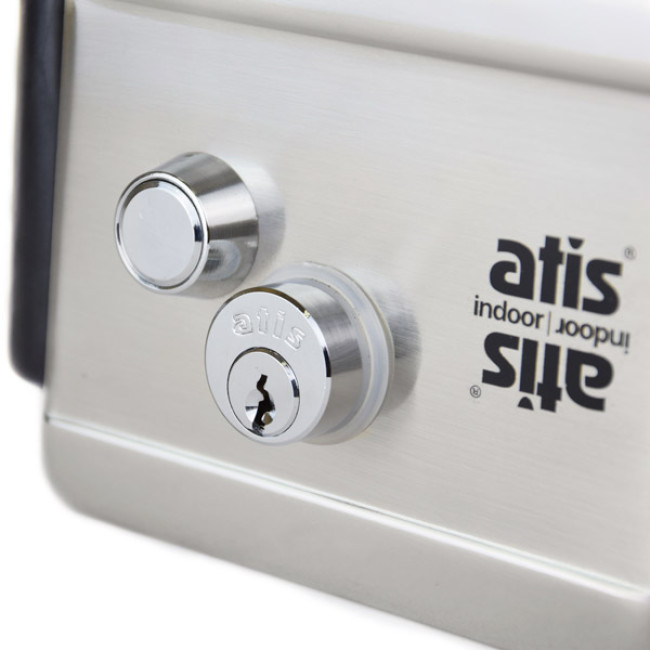

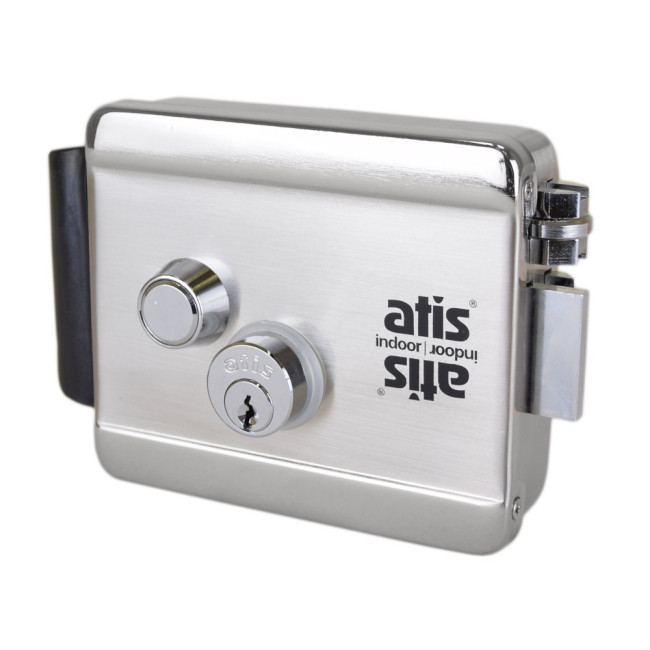

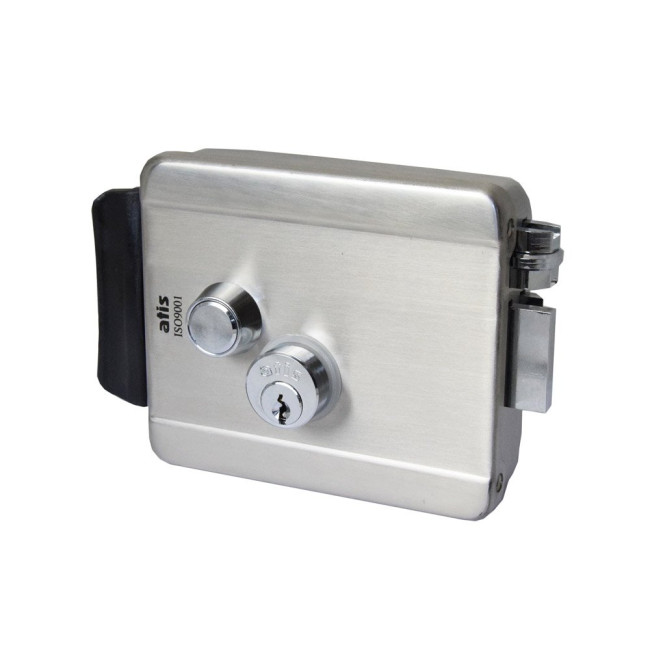

ATIS Lock CH – универсальный накладной электромеханический замок из хромированного металла для внутренней установки. Замок серебряного цвета. Предназначен для металлических или деревянных дверей. Тип установки по направлению закрывания двери: левый / правый. Открывается импульсом электрического тока (12V), а также ключом или с помощью встроенной механической кнопки.

Тип ключа - зубчатый. В комплекте прилагается 5 ключей.

Принцип работы:

Открыть замок ATIS Lock CH можно следующими способами:

• снаружи – с помощью ключа
• изнутри – с помощью встроенной механической кнопки
• дистанционно – импульсом напряжения 12V (max время подачи напряжения - не более 1 сек.)
• режим «открыто» – зажав кнопку открытия и провернув ключ до упора - замок будет постоянно открыт

Во избежание выхода катушки замка из строя непрерывное время подачи напряжения не должно превышать 3 секунд.

Где используется:

Используется в простых системах контроля доступа, например, на калитках частных домов, в квартирах, школах, магазинах, отелях, офисах, складских помещениях. Благодаря всепогодному типу корпуса из нержавеющей стали, замок подходит как для внутренней, так и для наружной установки.

Совместимость:

Электромеханический замок ATIS Lock CH совместим с аудиодомофонами и видеодомофонами всех типов, кодовыми клавиатурами, считывателями, контроллерами, радиоконтроллерами, кнопками выхода и другими устройствами систем контроля доступа.

Технические характеристики ATIS Lock CH:

Материал корпуса: хромированный металл

Материал ответной части: хромированный металл, с накладкой из нержавеющей стали

Тип установки: накладной

Питание: 12V

Ток потребления: 2А

Рабочая температура: от -30° до +70°С

Размеры: 137х105х37 мм

Вес: 1030 г

Комплектация:

• электромеханический замок
• ответная часть
• сердцевина с монтажным кольцом
• зажимная пластина
• 5 ключей
• инструкция на русском языке

Установка электромеханического замка ATIS Lock CH

1. Установите и закрепите серцевину (d=27мм) с монтажным кольцом на двери, используя зажимную пластину;
2. Отрегулируйте планку серцевины в зависимости от толщины двери;
3. Снимите крышку замка, открутив два винта на торце, и закрепите замок на двери, используя 4-ре монтажные отверстия;
4. Установите ответную часть, выдержав расстояние между замком и ответной планкой 5мм;
5. При необходимости отрегулируйте усилие взводной пружины замка;
6. Подключите питание

Для открытия электромеханического замка с помощью видеодомофона без использования отдельного блока питания к замку – рекомендуем использовать БУЗ (приобретается отдельно).

Левая/правая установка запирающего ригеля

Для установки запирающего ригеля замка в соответствии с направлением закрывания двери (левая/ правая), необходимо снять крышку замка, вытащить шплинт из отверстия оси запирающего ригеля, снять шайбы, вытащить и повернуть ригель на 180°. Закрепить всё в обратной последовательности.

Совместимость

Электромеханический замок ATIS Lock CH совместим с аудиодомофонами и видеодомофонами всех типов, кодовыми клавиатурами, считывателями, контроллерами, радиоконтроллерами, кнопками выхода и другими устройствами систем контроля доступа.

Модификации

Электромеханический замок ATIS Lock CH также представлен в модификациях:

• ATIS Lock SS из нержавеющей стали;
• ATIS Lock SSM с дополнительной защитой кнопки выхода замка от продавливания;
• ATIS Lock SS CK с перфорированным (лазерным) типом ключа;
• ATIS Lock G из окрашенного металла серого цвета, для внутренней установки;
• ATIS Lock B из окрашенного металла коричневого цвета, для внутренней установки;
